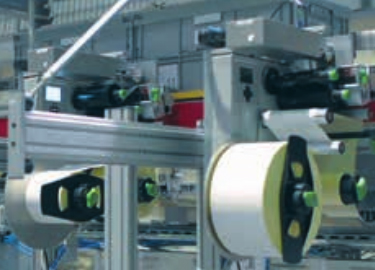

● 应用案例/ product application

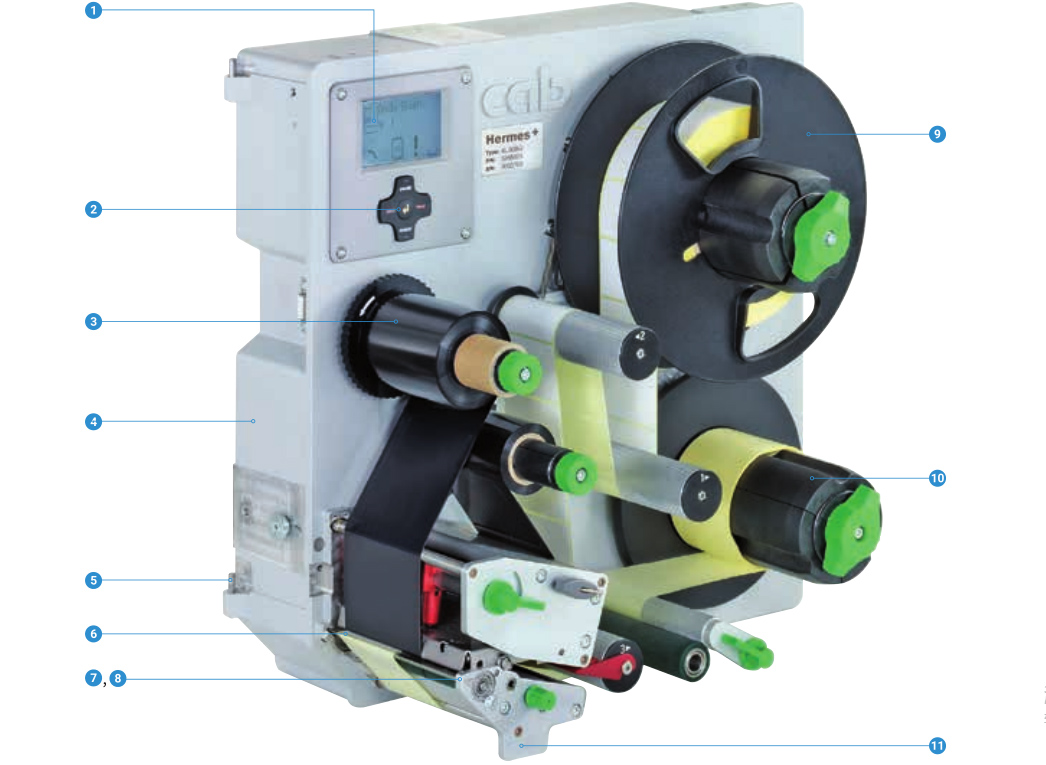

● 产品结构/ product structure
-
①超大图形显示面板 白色背光提供良好的可读性。可根据安装位置90°旋转调整萤幕。
-
②复合式控制键 简单、互动的选单操作。黑底白字的设计只显示可操作的功能。配合图形显示可使选单导览简单易懂。
-
③碳带供应轴及回收轴 轴心三片旋紧式设计可快速简单地更换碳带。
-
④由铸铝一体成型打造的坚固机构 底座可安装所有零组件。
-
⑤安装贴标手臂 贴标手臂悬挂在绞链销上，容易装卸以进行保养。
-
⑥自动标签打印定位 更换新的标签纸卷后贴标主机会打印一些标籤并自动定位打印位置。即使主机电源关闭也会自动记忆该打印位置。
-
⑦打印头 透过几个步骤即可替换打印头。调整和设定相当容易。
-
⑧节省碳带装置 节省碳带装置使用在不完全打印的标籤上。在没有打印的区域打印头会抬起，标签进纸的同时碳带会停止转动。
-
⑨标签进纸器 透过手臂及动态止煞装置可确保标签持续平稳地进纸。
-
⑩回卷器 在标签剥离后回捲器可完全回收底纸。夹紧轴设计可方便更换纸捲。
-
⑪输送系统 滚珠轴承输送轴可确保高品质的打印精度及准确地进纸。
-
出纸方向 所有搭配贴标手臂的 Hermes + 贴标主机皆可选购出纸方向向左及向右的机种。

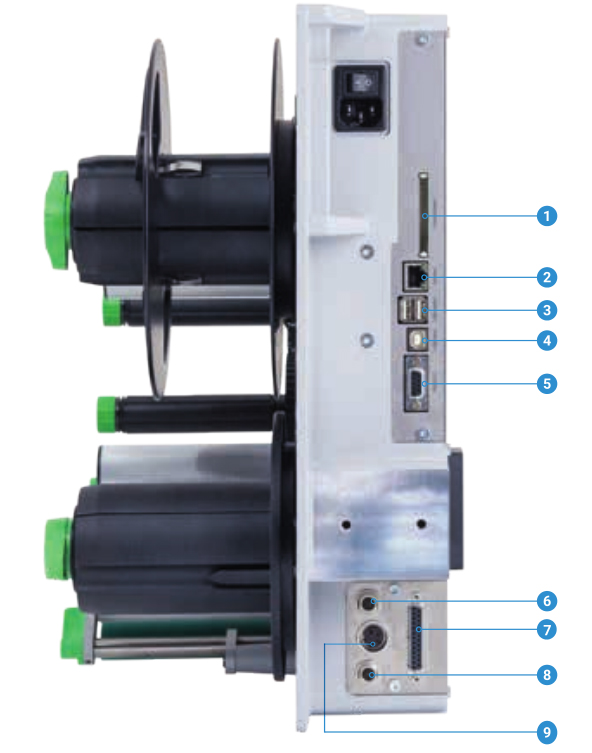

位于机身背面的传输接口
-
①CF I 型记忆卡专用插槽
-
②以太网络 10/100 BASE-T
-
③2 组 USB-Master 连接埠用于维修用 U 盘、键盘、条码扫描枪、外接式操作面板。
-
④用于连接电脑的 USB 2.0 Slave 传输接口
-
⑤RS232-C 串口 ( 1,200 到 230,400 Baud/8 Bit )
-
⑥主压缩气阀连接埠控管压缩气流的开关切换。
-
⑦数位 I/O 接口；25-pin SUB-D 连接埠与 IEC/EN 61131-2，1+3 型一致。 所有输出和输入皆配有电气隔离及反极性保护，输出额外配有短路保护。
-
⑧外部紧急气阀开关连接埠将开关气阀安装到此连接埠，有危险时即可藉由紧急开关切断贴标系统的压缩气流。
-
⑥警示灯连接埠

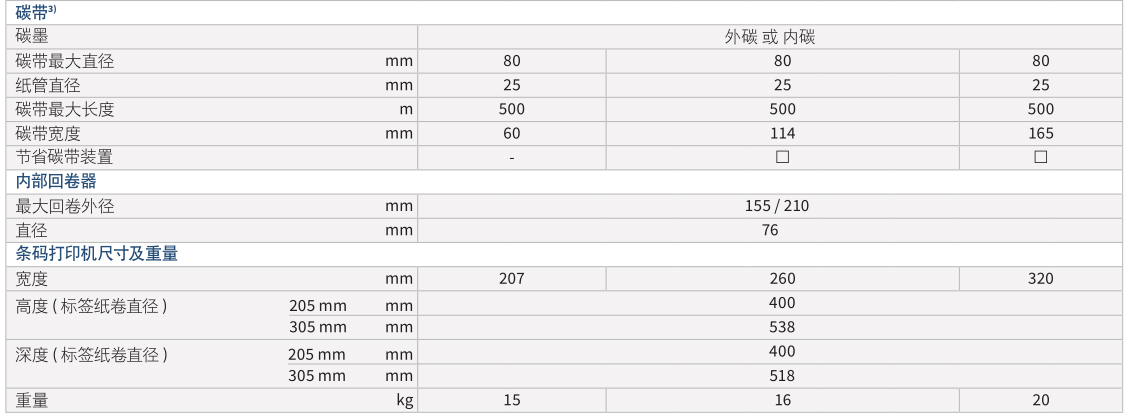

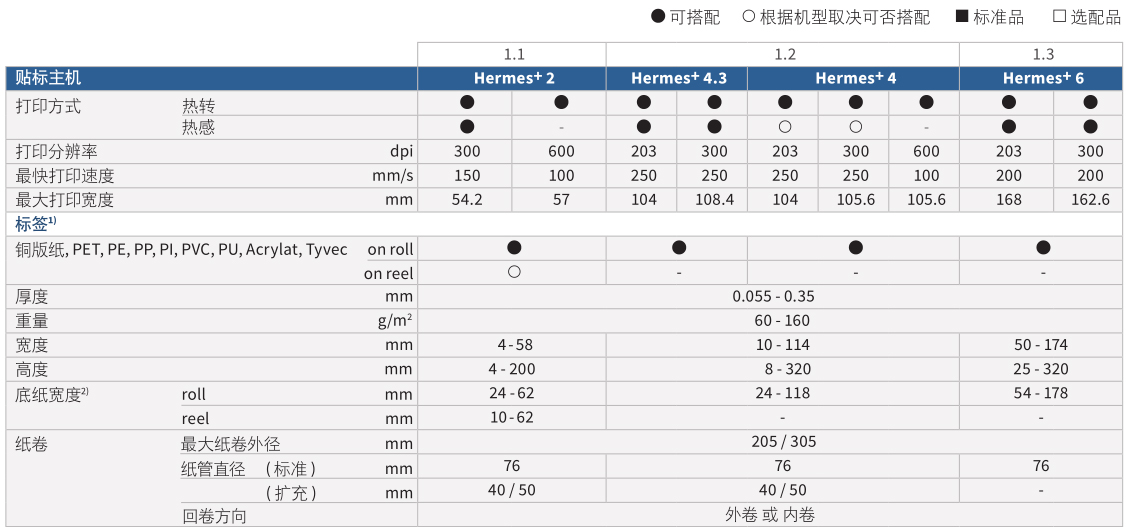

● 产品规格/ product standards
